氮化硅基AMB陶瓷基板如何应对热失配挑战

氮化硅基AMB陶瓷基板如何应对热失配挑战

氮化硅（Si₃N₄）基AMB（活性金属钎焊）陶瓷基板凭借其高热导率（>90 W/m·K）、高强度（抗弯强度>800 MPa）以及优异的耐热冲击性，已成为新能源汽车、光伏逆变器等大功率器件的核心封装材料。例如，450/600V车规级IGBT模块多采用DBC陶瓷基板，而800V及更高功率的模块则倾向于使用AMB陶瓷基板。随着SiC功率器件集成度和功率密度的提升，工作热量大幅增加，采用Si₃N₄基AMB陶瓷基板以实现更高的热性能和可靠性已成为行业新趋势。

采用Si₃N₄基AMB陶瓷基板的车规级逆变器

然而，金属化层（通常为铜）与氮化硅基板之间的热膨胀系数（CTE）差异过大，导致热应力问题突出，严重影响了产品的可靠性。本文将从热失配的微观机理出发，解析其影响因素，并提出多维度改善策略，为工程实践提供参考。

1. 热失配的微观机理与宏观表现

从材料组成来看，氮化硅基AMB陶瓷基板由氮化硅（Si₃N₄）、活性钎料层（如Ag-Cu-Ti）和铜（Cu）构成。氮化硅的CTE为3.2×10⁻⁶/K（室温至500℃），而活性钎料层和铜的CTE分别为14-16×10⁻⁶/K和17×10⁻⁶/K。金属化铜层与氮化硅的CTE差异高达5.3倍，温度变化时界面会产生显著的剪切应力。

以基板从25℃升温至200℃（ΔT=175℃）为例，根据双材料梁模型估算，界面剪切应力（τ）可达320 MPa，远超铜的屈服强度（约70 MPa），导致塑性变形与界面损伤。

宏观上，热失配主要表现为以下三种现象：

界面分层：钎料层与Si₃N₄界面因剪切应力剥离。

铜层翘曲：CTE差异导致铜层凸起或凹陷。

裂纹扩展：热循环下，裂纹从界面向基板内部延伸。

2.热失配的影响因素

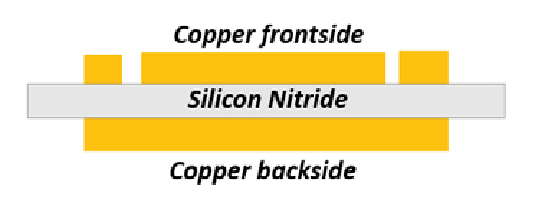

Si₃N₄基AMB陶瓷基板结构示意图

热失配问题可从结构、材料和工艺三个方面分析：
结构因素：大面积铜箔与氮化硅陶瓷基板焊接，导致应力集中。
材料因素：铜层厚度增加会放大热失配效应（应力与厚度成正比）。

Ag-Cu-Ti钎料中Ti含量（2-5 wt%）影响界面反应层（TiN/TiSi₂）的厚度与结合强度。

Si₃N₄表面粗糙度（Ra<0.5 μm）与活化处理（如等离子清洗）影响界面结合力。

工艺因素：

典型钎焊温度为850-900℃，保温时间5-10分钟，过高的温度会加剧界面反应层脆化。

快速冷却（>20℃/min）导致残余应力积累，建议采用梯度冷却（先快冷至300℃，再慢冷至室温）。

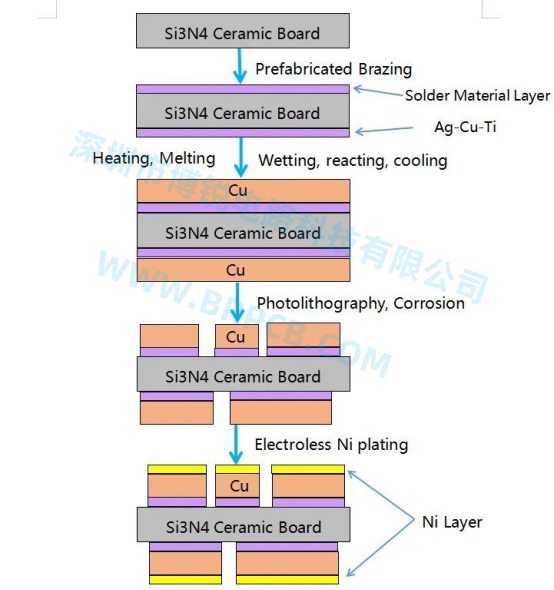

Si₃N₄基AMB陶瓷基板生产工艺流程图

3. 热失配改善措施

有限元仿真优化：基于ANSYS等工具优化铜层厚度、陶瓷厚度、图形化布局与过渡层参数，使最大等效应力从320 MPa降至180 MPa。

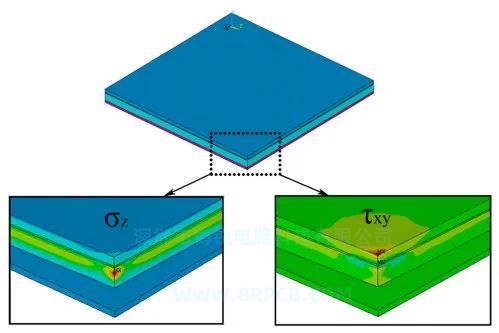

适用于Si₃N₄基AMB陶瓷基板的热弹塑性有限元模型

低CTE金属替代铜层：采用钼铜（Mo-Cu）复合材料替代铜箔，通过调节钼含量（15-30 wt%）将CTE降至7-9×10⁻⁶/K，更好地匹配氮化硅。

纳米改性钎料：在Ag-Cu-Ti钎料中添加1-3 vol%纳米TiN颗粒，细化界面反应层并提升韧性（断裂能提高30%）。

激光表面织构化：在Si₃N₄表面激光刻蚀微孔阵列，通过机械互锁增强结合强度（剪切强度提升至45 MPa，较纯平面基板提高50%）。

4. 热失配改善典型案例

某车规级IGBT模块（1200V/300A）在-40℃~150℃热循环1000次后出现铜层剥离问题。通过采用Mo-Cu（20wt% Mo）复合金属层和激光织构化界面，模块的热循环寿命提升至5000次，界面剪切强度维持在>40 MPa。

5. 未来技术趋势

石墨烯铜基复合材料：添加0.5 wt%石墨烯可将铜的CTE降至12×10⁻⁶/K，同时保持导电率>90%。

金属-陶瓷共烧技术：借鉴HTCC工艺，实现W/Mo金属与Si₃N₄陶瓷共烧结，避免钎焊界面问题。

结论

通过优化材料选择、改进工艺参数以及采用先进表面处理技术，氮化硅基AMB陶瓷基板的热失配问题得到了有效缓解。未来，随着石墨烯铜基复合材料和金属-陶瓷共烧技术的进一步发展，其在高温、高功率环境下的性能将进一步提升，为大功率器件提供更可靠的解决方案。
